深入研究自动分配IPv6地址的Stateless(无状态)与Stateful(有状态)方式

目录

▪ 一. Link-Local Address的生成方式

▪ 二. Global Address的生成方式

▪ 三. RA报文中3个关键的Flag

▪ 四. 流程示意图

▪ 五. 测试获得IP效果

▪ 六. 应用场景（选择无状态还是有状态）

▪ 七. 后续内容

▪ 附. 参考文档

一. Link-Local Address的生成方式

生成“链路本地地址”，有2种方式

▷ 手动配置

▷ 自动配置

其中“自动配置”根据算法，又分为

▷ eui64：根据mac地址换算而来

▷ stable_secret：跟随网络环境的变化而变化，处于固定网络环境时其值将固定

▷ random：随机生成

二. Global Address的生成方式

生成“全球单播地址”（或者“唯一本地地址”），有2种方式

▷ 手动配置

▷ 自动配置

其中“自动配置”根据获取方式，又分为

▷ 无状态（Stateless）：根据路由通告报文RA（Router Advertisement）包含的prefix前缀信息自动配置IPv6地址，组成方式是Prefix + (EUI64 or 随机)。Stateless也可以称为SLAAC（Stateless address autoconfiguration）

▷ 有状态（Stateful）：通过DHCPv6方式获得IPv6地址

其中“有状态”又分为2种

▷ 有状态DHCPv6（Stateful DHCPv6）：IPv6地址、其他参数（如DNS）均通过DHCPv6获取

▷ 无状态DHCPv6（Stateless DHCPv6）：IPv6地址依然通过路由通告RA方式生成，其他参数（如DNS）通过DHCPv6获取

为了避免混淆，在此解释下有状态、无状态到底是什么意思：首先，请明确一点，有状态、无状态仅针对于IPv6地址分配方式，并不包含其他参数

▷ 有状态：可控、可管理。在网络中存在一个IP地址管理者，它能够识别客户端，根据不同的客户端，分配对应的IPv6地址，客户端与服务端之间需要维护IP地址的租期及续约。目前实现这种效果的，就是DHCPv6协议，IP地址管理者就是DHCPv6 Server

▷ 无状态：不可控、难管理。在网络中只有网关，没有IP地址管理者。因此无人去识别客户端，每个客户端根据网关发送的相同的RA报文内容，自行配置IPv6地址

三. RA报文中3个关键的Flag

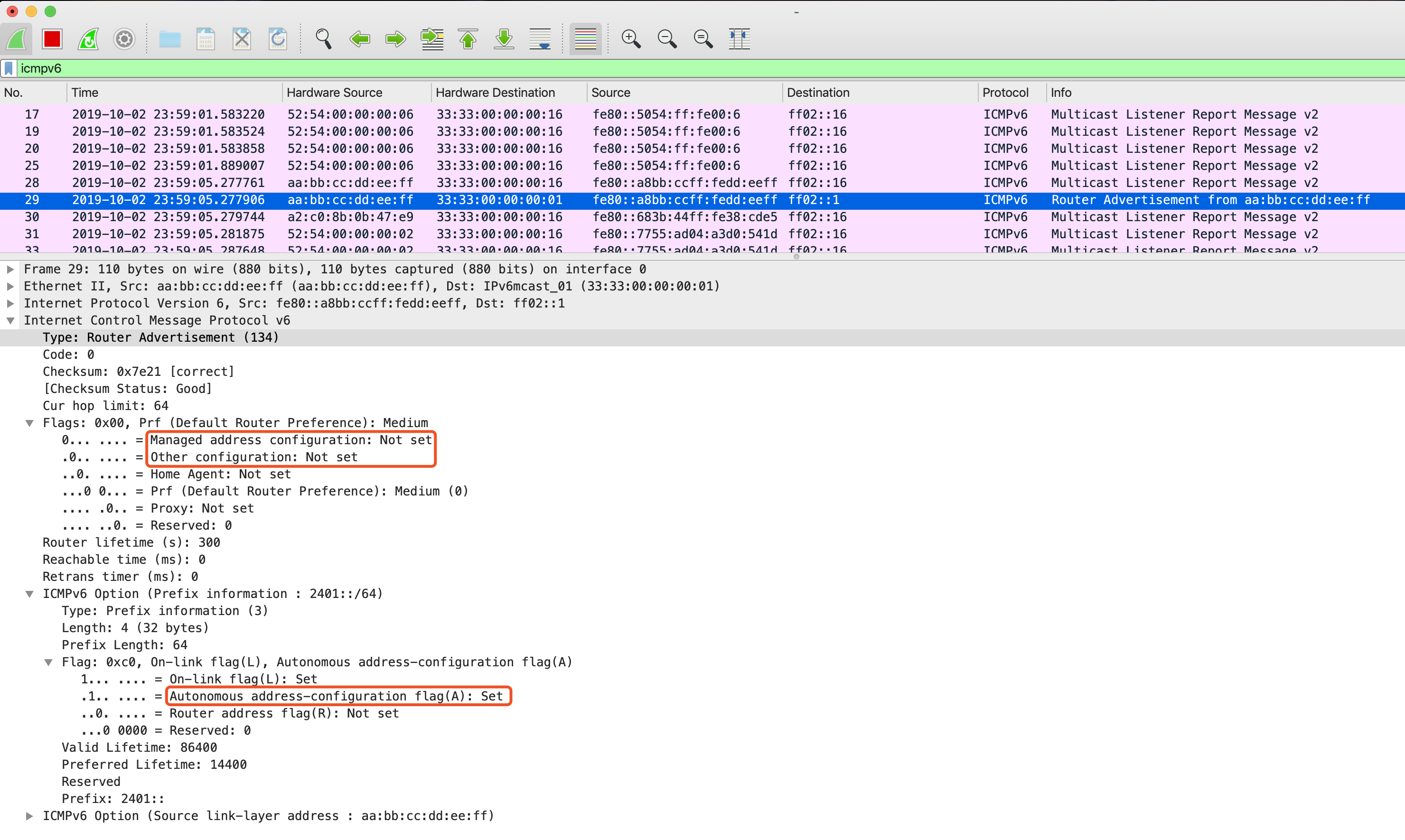

RA报文中存在3个关键的flag bit：

▷ Autonomous flag（简称A flag）：表示是否配置无状态IP。在一个RA报文中，可存在多个prefix，比如2401::/64、2402::/64、2403::/64，每个prefix都可以独立配置A flag

▪ 为on时（对应bit位为1）：表示客户端应当在该prefix范围内自动生成IPv6地址（客户端通过DAD自行保证地址可用），并配置子网路由条目、网关

▪ 为off时（对应bit位为0）：表示客户端不应当在该prefix范围内自动生成IPv6地址，但是可以配置子网路由条目、网关

▷ Managed flag（简称M flag）：表示是否配置有状态IP。M flag是RA报文的全局参数，一个RA报文只有一个M flag

▪ 为on时（对应bit位为1）：表示在stateless流程结束后开始stateful流程，也就是告诉客户端可以通过DHCPv6来获得IPv6地址和其他参数（如DNS列表）

▪ 为off时（对应bit位为0）：表示不通过DHCPv6来获得IPv6地址。

▷ Other flag（简称O flag）：表示是否通过DHCPv6获得除IP以外的其他参数（如DNS列表）。O flag也是RA报文中的全局参数，一个RA报文只有一个O flag。注意：仅当M flag为off时，该参数才会被读取。

▪ 为on时（对应bit位为1）：当M flag为on，或者M flag为off且至少有一个A flag为on时，将通过DHCPv6获得其他参数

▪ 为off时（对应bit位为0）：当M flag为on时，依然将通过DHCPv6获得其他参数；当M flag也为off时，将不通过DHCPv6获得其他参数

四. 流程示意图

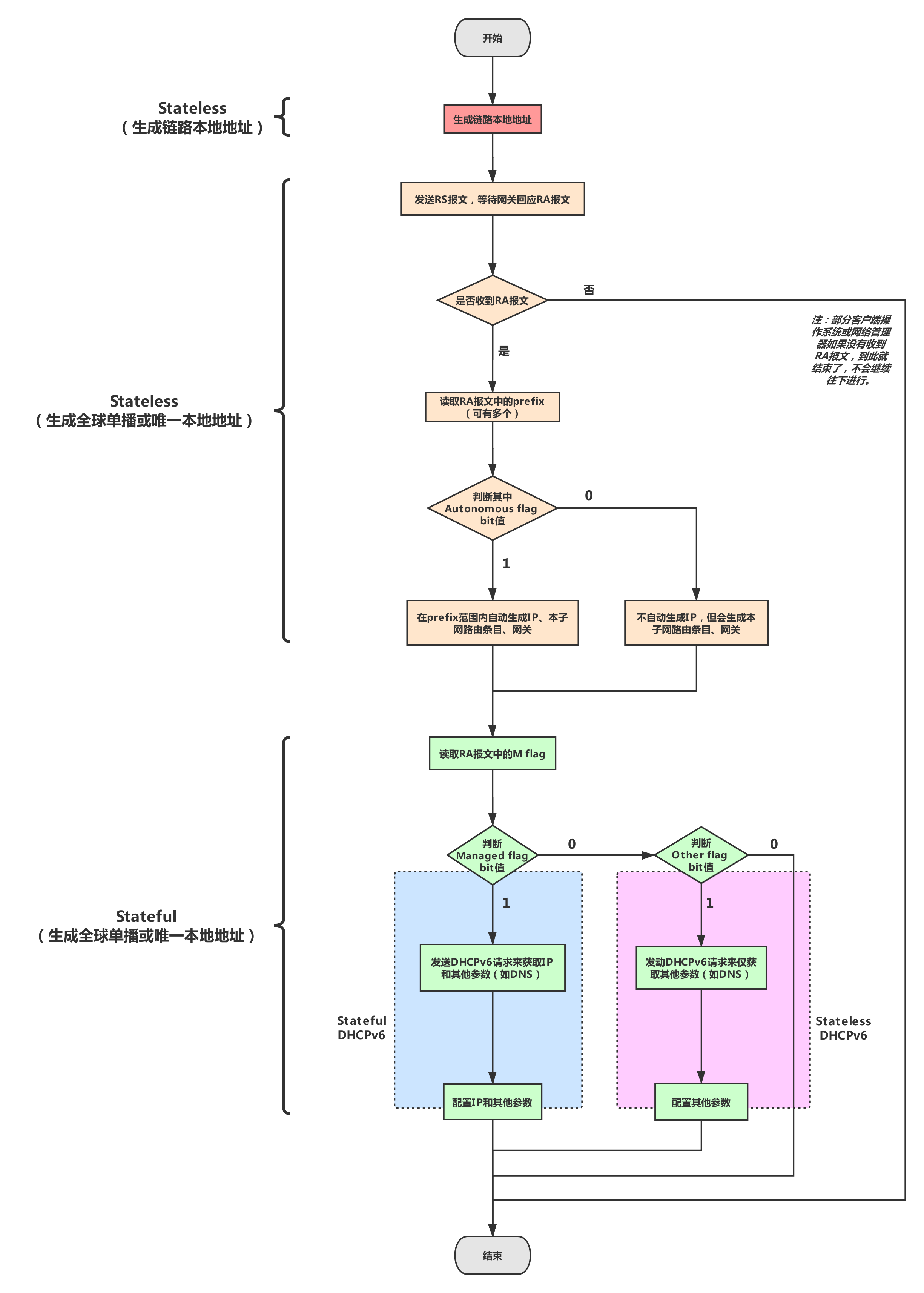

无状态和有状态并不是相互对立的，他们可以同时存在，也就是一张网卡上可以同时出现通过RA生成的IP以及通过DHCPv6获得的IP。通过下面这张笔者绘制的流程图可知晓其中奥秘。

从图中可以看到，顺序为：

1️⃣ Stateless自动配置“链路本地地址”

2️⃣ Stateless自动配置“全球地址”（或“唯一本地地址”）

3️⃣ Stateful自动配置“全球地址”（或“唯一本地地址”）和其他参数，其中Stateful阶段中存在Stateful DHCPv6或Stateless DHCPv6

注意：部分客户端操作系统或网络管理器当Stateless阶段没有收到RA报文后，就到此结束，不会走Stateful阶段，比如CentOS 7、Ubuntu 17的默认逻辑都是这样，而windows server 2012就会继续走Stateful阶段。

五. 测试获得IP效果

测试环境：客户端基于CentOS 7+NetworkManager（即系统默认的网络管理方式）进行测试

▪ 网关会发送RA报文，包含一个prefix

▪ DHCPv6 Server会分配IP、DNS

测试内容：测试M、O、A flag在所有排列组合的情况下

▪ 客户端是否会通过RA报文配置无状态IP

▪ 客户端是否会通过RA报文配置prefix子网路由

▪ 客户端是否会通过RA报文配置gateway

▪ 客户端是否会通过DHCPv6获得有状态IP

▪ 客户端是否会通过DHCPv6获得DNS

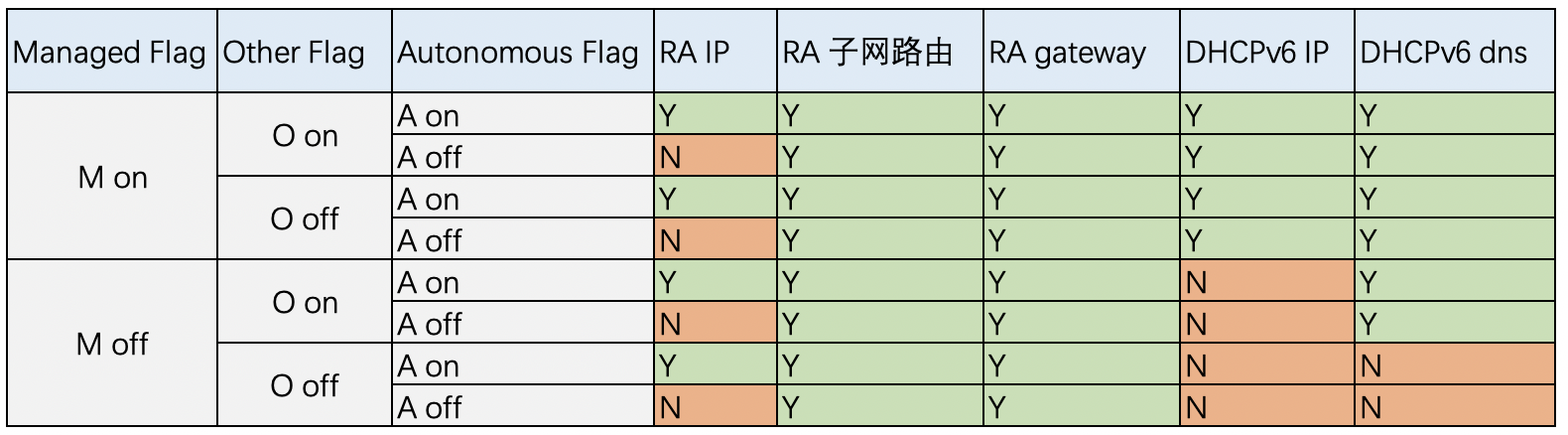

测试结果：

六. 应用场景（选择无状态还是有状态）

何时采用无状态、何时采用有状态，关键看应用场景。核心在于是否需要控制IP地址，比如保持IP不变，如果需要控制，就采用有状态；如果无需控制，就采用无状态。

▷ 服务端领域：如对外提供服务，通常需要采用有状态IP。因为业务IP的突然变化容易导致业务中断（除非做好服务发现）

▷ 客户端领域：如移动设备、办公室内PC机，只需要上IPv6互联网，并不需要对外提供服务，可以采用无状态IP

七. 后续内容

由于篇幅有限，本文尚未贴出实验的详细配置。将会在《IPv6系列》后续文章里，贴出实验的完整信息，包括RA、DHCPv6的配置，以及客户端的配置，敬请关注。

附. 参考文档

http://www.6deploy.eu/tutorials/080-6deploy_ipv6_autoconfiguration_mechs_v0_4.pdf
https://cshihong.github.io/2018/02/01/DHCPv6基础/
